认识千岛液压卡盘从四个步骤走

时间:2019-07-19 点击次数:1003
   认识千岛液压卡盘从四个步骤走,分别是安装,清洁,保养,以及故障排除!
  千岛液压卡盘夹紧时,液压油从B口进入,通过油孔进入液控单向阀,在进入液压缸H腔中推动活塞向左移动,实现卡盘的夹紧。放松时,液压油通过A口进入,通过油孔开启液控单向阀, 同时液压油进入回转液压缸G腔,推动活塞向右移动,实现卡盘的放松。液压系统上有单向阀,但考虑液压系统离运行机构距离太远,有渗漏问题的产生,故将液控单向阀安装在液压缸法兰上,这样可避免渗漏产生的压力损失,也更好地实现负载的止回和保压功能。
  千岛液压卡盘的安装、清洁、保养和故障排除:
  1、将拉杆安装于回转油缸上
  传入拉杆只回转油缸之活塞牙内,直至活塞底止。(如未达到位置将会损坏活塞之螺旋止挡锁)
  2、将回转缸装与主轴上(回转缸连接板)
  检查回转缸有无偏摆及管路是否正常,设定油压力于低压状态(0.4MPa-0.5MPa,4-5kgf/c㎡);使活塞运动2-3次后停置于前端,而后关掉电源。
  3、安装夹头至拉杆上
  取下夹头至软爪及防尘盖,以1.2.3.号螺丝锁入数牙将套筒扳手置于夹头的中心孔上,拉杆螺帽锁入拉杆,视油压是否在4-5KG f/c㎡之位置,使拉杆做前后动作2-3次,并顺利锁入螺帽;拉杆螺帽锁入拉杆时,如不是很平顺的锁入,重新检查螺牙中心是否倾斜等 如强制锁入则会造成精度上的误差及螺牙损坏。
  4、安装夹头于主轴上
  转动套筒扳手至完全结合于主轴端面。
  工作物必须夹持于行程的中点位置,或在中点以内这样的精度及稳定度可以达成,尽量防止用行程的尽端来夹持工件。设定千岛液压卡盘爪夹位置时必须注意T型螺帽,正确使用方法T型螺帽不可以突出基爪。

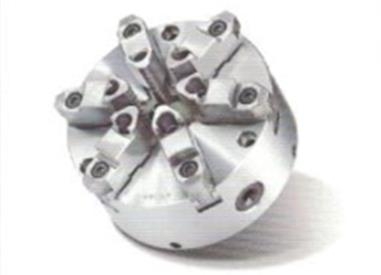

千岛液压卡盘
